一 TH、HL型斗式半岛(中国)

（一）概述

TH、HL型环链斗式半岛(中国)适用于垂直输送磨琢性较大的粉状、料状、及大块状的物料，如粮食、煤、水泥、碎矿石等，输送高度最高40ｍ，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链条经特殊处理寿命长，下部采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效的保护运动部件，物料温度不超过250℃，ＴＨ型按JB3926――85《垂直斗式半岛(中国)》标准设计制造，应优先选用。HL型斗提机连接尺寸同原HL型，链条、链轮、张紧装置等同TH型，即可靠性同TH型。

（二）技术参数

型号	HL300		HL400		TH315		TH400		TH500		TH630		TH800		TH1000
料斗形式	Q	S	Q	S	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
输送量㎥/h	16	28	30	47	35	60	58	94	73	118	114	185	115	235	135	285
斗宽mm	300		400		315		400		500		630		800		1000
斗容1	4.4	5.2	10	10.5	3.75	6	5.9	9.5	9.5	15	14.6	23.6	23.3	37.5	37.6	58
斗距mm	500		600		512		512		688		688		920		920
链条规格	18*50		18*50		18*64		18*64		22*86		22*86		26*92		26*92
链轮节径mm	630		670		630		710		800		900		1000		1250
斗速m/s	1.25		1.25		1.4		1.4		1.5		1.5		1.6		1.6
物料最大块mm	40		50		45		55		65		75		85		100

注：1、表中斗容为计算斗容，对于“Q”形料斗，输送量按填充系数0.4计算得出；其它形式料斗，输送量按填充系数0.6计算得出。
　　2、TH型斗提机料斗用途：

Zh-中深斗：输送湿粘性物料，如糖、湿细沙等。
　　　Sh-深斗：输送重的粉状至小块状物料，如水泥、砂、煤等。
　　3、HL型斗提机料斗的用途：

Q-浅圆底料斗：输送潮湿、易结块、难抛出的物料、如湿沙、湿煤等。
　　　S-深圆底料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。
　　4、张紧力计算：

G=40+0.232Q·H

式中：Q--输送量（t/h），H--提升高度（mm），G--张紧力（kg）

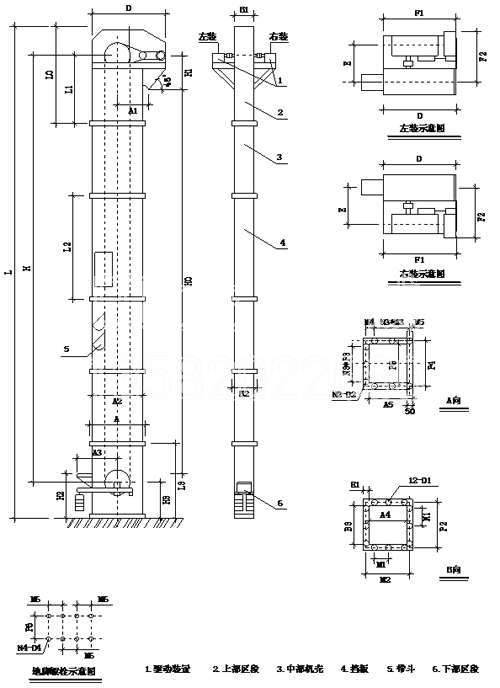

（三）TH型斗式半岛(中国)

TH型尺寸表
TH型尺寸表
型号	上部区段					中部区段							下部区段
型号	L0	L1	A1	H1	D	L2			A2	A	B1	B2	L3	A3	H2	H3
TH315	2418	1695	773	850	1823	2560	2048	1536	1250	1396	475	621	1800	993	1110	900
TH400	2618	1775	843	1200	2027	2560	2048	1536	1400	1546	560	706	1900	1163	1250	950
TH500	2777	1813	924	1400	2268	2752	2064	1376	1600	1768	670	838	2120	1364	1465	1060
TH630	3089	1995	1014	1700	2530	2752	2064	1376	1880	1986	800	968	2360	1614	1775	1240
型号	卸料口								进料口
型号	A4	B3	M1	M2	P1	P2	D1	E1	A5	P5	N2-D2	N3*M3	M4	M5	P4
TH315	636	481	225	706	225	551	φ14	63	365	325	9-φ12	2*145	70	25	375
TH400	716	566	250	786	250	636	φ14	63	460	385	9-φ12	2*180	95	30	445
TH500	808	678	300	888	300	758	φ18	80	560	475	9-φ12	2*210	140	30	545
TH630	908	808	350	988	350	888	φ18	80	710	600	12-φ14	3*200	115	30	670
型号	进料口		轮廓高度		提升高度		上下轴距系列（n为整数）						地脚螺栓
型号	N3*P3		L		HO		H(最大40000）						M6	P6	N4-D4
TH315	2*145		H+1623		H-1060		4643+n*512						350	571	8-φ22
TH400	2*180		H+1643		H-1500		4773+n*512						400	658	8-φ22
TH500	2*200		H+2024		H-1805		6998+n*688						360	788	10-φ26
TH630	3*280		H+2374		H-2235		7188+n*688						400	918	10-φ26
型号	TH315			TH400			TH500				TH630
型号	C1	C2	C3	C1	C2	C3	C1	C2	C3	C4	C1	C2	C3	C4
功率kw	7.5	11	15	11	15	18.5	15	18.5	22	30	18.5	22	30	37
减速器	ZQ40	ZQ50	ZQ50	ZQ50	ZQ50	ZQ65	ZQ50	ZQ65	ZQ65	ZQ65	ZQ65	ZQ65	ZQ65	ZQ65
F1	1802	1882	1882	2007	2007	2240	2248	2360	2360	2360	2510	2510	2510	2510
F2	1250	1260	1315	1365	1430	1480	1560	1660	1660	1700	1740	1740	1780	1870
E	920	945	945	1050	1050	1171	1181	1286	1286	1286	1367	1367	1367	1367

TH型功率表
TH型功率表
型号	容量0.8t/㎥						容量1.25t/㎥						容量2t/㎥
型号	Hm	功率kw	Hm	功率kw	Hm	功率kw	Hm	功率kw	Hm	功率kw	Hm	功率kw	Hm	功率kw	Hm	功率kw	Hm	功率kw
TH315	16	7.5	40	11			35	11	40	15			20	11	35	15
TH400	24	11	40	15			18	11	35	15	40	18.5	20	15	30	18.5
TH500	28	15	40	18.5			28	15	40	18.5			18	18.5	25	22	40	30
TH630	24	18.5	34	22	40	30	24	18.5	34	22	40	30	14	22	24	30	35	37

订货型号编写

订货型号包括：型号及料斗型式——驱动号——上下轴距（m）——左右装。例如：TH400型、深斗Sh、驱动C2、上下轴距20.645m、右装半岛(中国)型号为：TH400Sh——C2——20.645——右装
